DC-kontaktorit ovat olennaisia komponentteja monissa sähköjärjestelmissä teollisuusautomaatiosta uusiutuvan energian järjestelmiin. Ne ohjaavat suurvirtapiirejä turvallisesti ja luotettavasti varmistaen, että virtaa toimitetaan vain tarvittaessa. Kuitenkin, kuten kaikki mekaanis-sähköiset laitteet, DC-kontaktorit voivat kohdata ongelmia, jotka vaikuttavat suorituskykyyn ja turvallisuuteen. Näiden ongelmien vianmäärityksen ymmärtäminen on avainasemassa järjestelmän luotettavuuden ylläpitämisessä ja seisokkien estämisessä.

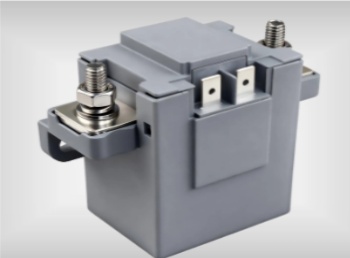

Ennen kuin sukeltaa vianetsintään, on tärkeää ymmärtää, mitä a DC-kontaktori on ja miten se toimii. Pohjimmiltaan DC-kontaktori on sähkökäyttöinen kytkin, joka on suunniteltu käsittelemään tasavirtaa. Kun käämiin kytketään virta, se luo magneettikentän, joka vetää koskettimet yhteen ja antaa virran kulkea. Kun jännite on katkaistu, koskettimet irtoavat, mikä katkaisee piirin.
Keskeisiä komponentteja ovat:
Kela: Luo magneettikentän koskettimien käyttöä varten.
Koskettimet: Liikkuvat ja paikallaan olevat elementit, jotka avaavat tai sulkevat piirin.
Kaarekaari: Auttaa sammuttamaan valokaaren, joka muodostuu kontaktien irtoaessa kuormituksen alaisena.
Kotelo: Suojaa sisäosia pölyltä, kosteudelta ja mekaanisilta vaurioilta.
DC-kontaktorit eroavat AC-kontaktoreista, koska tasavirtakaaret ovat kestävämpiä ja vaativat erikoistuneita koskettimia ja valokaaren sammutusmekanismeja. Tämä tekee DC-kontaktorien vianetsinnästä erityisen tärkeää laitevaurioiden tai turvallisuusriskien estämiseksi.
DC-kontaktoreita käytetään laajalti teollisissa ja kaupallisissa sovelluksissa moottoriohjauksesta uusiutuvan energian järjestelmiin. Vaikka ne on suunniteltu luotettaviksi, useita ongelmia voi ilmetä ajan myötä. Näiden ongelmien varhainen tunnistaminen voi säästää sekä aikaa että rahaa ja estää suurempia sähkövikoja tai turvallisuusriskejä. Perimmäisten syiden, oireiden ja vianetsintävaiheiden ymmärtäminen on erittäin tärkeää jokaiselle huoltoteknikolle tai sähköinsinöörille.
Oireet: Kontaktori ei kytkeydy, kun jännite kytketään. Joissakin tapauksissa saatat kuulla vaimean napsahduksen, mutta koskettimet eivät sulkeudu kunnolla.
Mahdolliset syyt:
Palanut tai vaurioitunut käämi: Ylijännite, pitkittynyt jännitys tai toistuva päälle/pois-jakso voi aiheuttaa käämin ylikuumenemisen ja epäonnistumisen.
Löysät tai syöpyneet liitännät: Huono sähkökontakti kelan liittimissä voi estää riittävän virran kytkemisen kelaan.
Väärä kelan jännite: Käämin käyttäminen, jonka jännite ei vastaa ohjauspiiriä, voi estää aktivoitumisen tai vaurioittaa käämiä pysyvästi.
Vianetsintävaiheet:
Varmista, että kelan jännite vastaa ohjauspiiriä. DC-kontaktorit ovat jänniteherkkiä; pienetkin poikkeamat voivat estää toiminnan.
Tarkista kaikki käämien liitännät korroosion, hapettumisen tai löysän johdotuksen varalta. Puhdista ja kiristä liittimet tarvittaessa.
Mittaa kelan vastus yleismittarilla. Merkittävästi suurempi tai pienempi lukema kuin valmistajan ilmoittama osoittaa vaurioituneen kelan.
Vaihda kela tarvittaessa ja varmista, että käytät osaa, jolla on oikea jännite ja tekniset tiedot.
Vinkki: Kelan toistuva jaksotus kuormitettuna rasittaa eristystä, joten harkitse määräaikaista tarkastusta vaativissa sovelluksissa.
Oireet: Kontaktori kipinöi liikaa, ylikuumenee tai sallii ajoittaisen virran, mikä johtaa epäluotettavaan toimintaan.
Mahdolliset syyt:
Valokaari kytkennän aikana: Tasavirtakaaret ovat erityisen pysyviä, ja ne voivat kuluttaa kosketuspintoja ajan myötä.
Mekaaninen kuluminen: Toistuva käyttö kuluttaa koskettimia, mikä vähentää kosketuspinta-alaa ja tehokkuutta.
Lika tai hapettuminen: Pöly, kosteus ja hapettuminen voivat aiheuttaa vastusta kosketinrajapinnassa, mikä aiheuttaa lämmön kertymistä.
Vianetsintävaiheet:
Tarkista silmämääräisesti, ettei koskettimissa ole kuoppia, värimuutoksia tai epätasaista kulumista.
Pieni hapettuminen voidaan poistaa hankaamattomalla kosketuspuhdistusaineella tai hienolla hiekkapaperilla.
Vakavasti vaurioituneet koskettimet on vaihdettava tasaisen virran varmistamiseksi ja ylikuumenemisen estämiseksi.
Varmista koskettimien oikea kohdistus puhdistuksen tai vaihdon jälkeen, koska kohdistusvirhe voi pahentaa kipinöintiä.
Vinkki: Pidä kirjaa kosketintarkastuksista ennustaaksesi vaihtojaksot ja välttääksesi äkilliset viat.
Oireet: Kontaktori juuttuu joko kiinni- tai auki-asentoon tai toimii odotettua hitaammin.
Mahdolliset syyt:
Lika, pöly tai roskat, jotka estävät ankkurin liikettä.
Heikko tai rikkoutunut paluujousi, mikä heikentää kontaktorin kykyä irrottaa.
Sisäosien kohdistusvirhe tai liikkuvien osien liiallinen kuluminen.
Vianetsintävaiheet:
Poista kontaktori käytöstä ja tarkista huolellisesti, onko fyysisiä esteitä. Puhdista tarvittaessa paineilmalla.
Testaa palautusjousen kireys ja vaihda se, jos se ei voi luotettavasti palauttaa koskettimia auki-asentoon.
Tarkasta kaikki liikkuvat osat kulumisen tai kohdistusvirheiden varalta ja voitele valmistajan suositusten mukaisesti.
Vinkki: Vältä öljypohjaisten voiteluaineiden käyttöä kelassa tai koskettimissa, koska ne voivat vetää puoleensa pölyä ja heikentää sähkönjohtavuutta.
Oireet: Kontaktorin kotelo kuumenee liian kuumaksi tai koskettimissa on värimuutoksia, vääntymistä tai savujäämiä.
Mahdolliset syyt:
Virtakuorma ylittää kontaktorin nimelliskapasiteetin.
Huono ilmanvaihto kontaktorin ympärillä, mikä estää lämmön haihtumisen.
Löysät tai syöpyneet liittimet, lisää vastusta ja paikallista lämmitystä.
Vianetsintävaiheet:
Varmista, että kytketty kuorma ei ylitä kontaktorin määrityksiä. Harkitse päivittämistä korkeamman teholuokan kontaktoriin, jos ylikuormituksia esiintyy usein.
Varmista, että asennus tarjoaa riittävän ilmavirran kontaktorin ympärillä. Vältä tiiviitä koteloita ilman ilmanvaihtoa.
Kiristä kaikki liitännät ja tarkasta johdot lämmön aiheuttamien vaurioiden varalta. Vaihda vahingoittuneet kaapelit tai liittimet.
Vinkki: Valitse järjestelmiin, joissa on vaihtelevat tai suuret syöttövirrat, kontaktorit, joissa on asianmukaisesti mitoitettu lämpösuoja.
Oireet: Kontaktori naksahtaa, mutta ei sulje piiriä tai sulkeutuu ajoittain, mikä johtaa virheelliseen toimintaan.
Mahdolliset syyt:
Viallinen ohjauskytkin tai rele ei anna riittävää jännitettä.
Ohjauspiirin jännite putoaa, erityisesti pitkien kaapelien aikana.
Sähköiset häiriöt tai kohina, jotka vaikuttavat kelan toimintaan.
Vianetsintävaiheet:
Testaa ohjauskytkin tai rele ja vaihda, jos se ei toimita tasaista jännitettä.
Mittaa kelan todellinen jännite ohjauspiirin ollessa kytkettynä varmistaaksesi riittävän syötön.
Tarkista maadoitusongelmat tai sähkömagneettiset häiriöt (EMI), jotka voivat häiritä kelan toimintaa.
Käytä suojattuja kaapeleita tai asianmukaisia maadoitusmenetelmiä, jos häiriöitä havaitaan.
Vihje: Ohjauspiirin ongelmat jäävät usein huomiotta, koska itse kontaktori näyttää vahingoittumattomalta. Testaa aina ohjauspiiri osana vianmääritystä.
Ennaltaehkäisevä huolto on välttämätöntä tasavirtakontaktorien luotettavan toiminnan varmistamiseksi ja odottamattomien seisokkien minimoimiseksi. Tarkastelemalla ja huoltamalla kontaktorit säännöllisesti voit havaita pienet ongelmat ennen kuin ne muuttuvat kalliiksi häiriöiksi.
Silmämääräinen tarkastus: Suorita rutiinitarkastuksia pölyn kerääntymisen, kosteuden sisäänpääsyn, korroosion, värjäytymisen tai fysikaalisten vaurioiden varalta. Kiinnitä erityistä huomiota kelaan, liittimiin ja liikkuviin osiin. Pinnan korroosion tai kertymisen varhainen havaitseminen voi estää valokaaren ja ylikuumenemisen.
Sähkötestaus: Mittaa ajoittain kelan resistanssi ja kosketusresistanssi yleismittarilla. Merkittävät poikkeamat valmistajan tiedoista voivat olla merkki kelan huonontumisesta, koskettimien kulumisesta tai johdotusongelmista. Säännöllinen testaus auttaa tunnistamaan ongelmat ennen kuin ne vaikuttavat toiminnan suorituskykyyn.
Puhdistus: Pidä kontaktori puhtaana liasta, pölystä ja roskista. Käytä pehmeää harjaa, paineilmaa tai hyväksyttyjä sähköisiä puhdistusaineita. Vältä voimakkaita kemikaaleja, jotka voivat vahingoittaa eristystä tai kosketuspintoja. Voimakkaasti saastuneessa ympäristössä harkitse suojakoteloiden tai suodattimien asentamista pölyn sisäänpääsyn vähentämiseksi.
Liitäntöjen kiristäminen: Löystyneet liittimet ja liitännät ovat yleinen syy ylikuumenemiseen, kipinöintiin ja kosketinhäiriöihin. Tarkista ja kiristä kaikki liitännät säännöllisesti, erityisesti voimakkaan tärinän tai raskaan käytön jälkeen. Oikea vääntömomentin käyttö varmistaa tasaisen sähkökontaktin ja vähentää vastusta.
Oikea mitoitus: Varmista, että kontaktori on oikein mitoitettu sovelluksen jännitteen, virran ja käyttöjakson mukaan. Aliarvioidun kontaktorin käyttö voi johtaa ennenaikaiseen kulumiseen, ylikuumenemiseen ja mahdollisiin turvallisuusriskeihin. Ylisuuret kontaktorit, vaikka ne ovat turvallisempia, voivat lisätä energiankulutusta ja vähentää tehokkuutta.
Kehitä huoltoaikataulu: Laadi huoltoaikataulu, joka perustuu käyttötiheyteen ja ympäristöolosuhteisiin. Teollisuuskoneiden paljon käytetyt kontaktorit voivat vaatia kuukausittain tarkastuksia, kun taas vähän käytetyt tai kevyesti kuormitetut yksiköt voidaan tarkastaa neljännesvuosittain. Dokumentoi jokainen tarkastus seurataksesi trendejä ja ennustaaksesi vaihtovälit.
Lisävinkkejä: Harkitse lämpökuvauksen käyttämistä sellaisten hotspottien havaitsemiseen, jotka voivat viitata liialliseen vastukseen tai osittaiseen kosketusvirheeseen. Voitele liikkuvat osat säästeliäästi valmistajan hyväksymillä voiteluaineilla, jotta toiminta pysyy tasaisena ilman pölyä.
DC-kontaktorit käsittelevät suuria virtoja ja jännitteitä, joten turvallisuus on etusijalla asennuksen, huollon ja vianetsinnän aikana.
Virran katkaiseminen: Varmista aina, että virransyöttö on täysin katkaistu ennen minkään tarkastuksen tai huollon suorittamista. Lockout/tagout (LOTO) -menettelyjä suositellaan tahattoman jännitteen syntymisen estämiseksi.
Käytä eristettyjä työkaluja ja henkilönsuojaimia: Käytä eristettyjä käsityökaluja, käsineitä ja suojalaseja minimoidaksesi sähköiskun tai vamman riskin vahingossa tapahtuvasta kaaresta.
Noudata valmistajan ohjeita: Noudata tarkasti valmistajan varaosien, vääntömomenttiarvojen ja huoltovälien määrityksiä. Ei-hyväksyttyjen komponenttien käyttö voi heikentää suorituskykyä ja turvallisuutta.
Vältä improvisaatiota: Älä koskaan vaihda osia tai muokkaa kontaktoria sovelluksiin, joihin sitä ei ole suunniteltu. Tasavirtakaaret ovat erityisen pysyviä ja voivat aiheuttaa vakavia vaurioita tai vammoja, jos laitetta käytetään väärin.
Ympäristötietoisuus: Varmista, että työskentelyalue on kuiva ja vapaa johtavista materiaaleista, jotka voivat aiheuttaa oikosulun. Säilytä riittävä ilmanvaihto ylikuumenemisen estämiseksi ja lämmön haihtumisen mahdollistamiseksi kontaktorin kotelosta.
Yhdistämällä ennaltaehkäisevän huollon turvaohjeiden tiukkaan noudattamiseen voit pidentää merkittävästi tasavirtakontaktorien käyttöikää, parantaa toimintavarmuutta ja vähentää onnettomuuksien tai laitevaurioiden riskiä.
DC-kontaktorilla on keskeinen rooli tasavirtapiirien ohjauksessa eri toimialoilla. Vaikka ne ovat kestäviä ja luotettavia, voi syntyä ongelmia, kuten käämin vika, koskettimien kuluminen, mekaaninen toimintahäiriö, ylikuumeneminen tai ohjauspiiriongelmia. Ymmärtämällä syyt ja noudattamalla järjestelmällisiä vianetsintävaiheita teknikot voivat ylläpitää optimaalista suorituskykyä ja pidentää näiden kriittisten osien käyttöikää.
