Gleichstromschütze (DC) spielen in modernen elektrischen Systemen eine zentrale Rolle. Im Gegensatz zu Wechselstromsystemen stellen Gleichstromkreise aufgrund der konstanten Polarität besondere Herausforderungen dar, die beim Öffnen von Kontakten zu dauerhaften Lichtbögen führen können. Das Verständnis des Designs, der Komponenten und der Funktionsprinzipien von Gleichstromschützen ist für Ingenieure, Techniker und alle, die sich mit industrieller Automatisierung, erneuerbaren Energien oder Elektromobilitätslösungen befassen, von entscheidender Bedeutung.

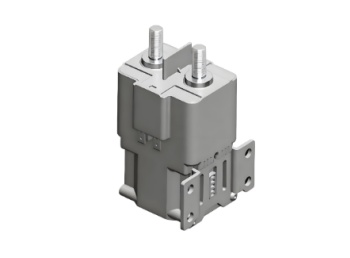

A Ein DC-Schütz ist ein elektromechanisches Schaltgerät, das speziell für die Steuerung von Hochstrom-Gleichstromkreisen entwickelt wurde. Es funktioniert wie ein Relais, ist jedoch für den kontinuierlichen Fluss und die mögliche Lichtbogenbildung von Gleichstrom optimiert. Die Anwendungen reichen von Batteriemanagementsystemen und Solaranlagen bis hin zu Elektrofahrzeugen und Industriemaschinen. Durch das sichere Anschließen und Trennen der Stromversorgung verbessern Gleichstromschütze die Systemeffizienz, Langlebigkeit und Sicherheit.
Zu den Hauptmerkmalen von DC-Schützen gehören:
Hohe Strombelastbarkeit
Mechanismen zur Lichtbogenunterdrückung
Schnelles Schalten und minimaler Kontaktverschleiß
Robuste Konstruktion, um Vibrationen und thermischer Belastung standzuhalten
Gleichstromschütze sind auf hohe Zuverlässigkeit, Langlebigkeit und sicheren Betrieb in Stromkreisen ausgelegt, in denen Gleichstrom besondere Herausforderungen darstellt. Im Gegensatz zu Wechselstromkreisen gibt es bei Gleichstromkreisen keine natürlichen Nulldurchgangspunkte, was bedeutet, dass Lichtbögen beim Öffnen der Kontakte länger bestehen bleiben können. Das Verständnis der Hauptkomponenten eines Gleichstromschützes ist für die richtige Auswahl, Wartung und Fehlerbehebung von entscheidender Bedeutung, insbesondere bei Hochstromanwendungen in der Industrie, bei erneuerbaren Energien oder bei Elektrofahrzeugen.
Die Spule wird oft als das Herzstück eines Gleichstromschützes angesehen. Wenn es mit Strom versorgt wird, erzeugt es ein Magnetfeld, das den Anker betätigt und bewirkt, dass sich die Kontakte öffnen oder schließen. Das Design und die Leistung der Spule sind entscheidend für einen reibungslosen Betrieb, minimale Lichtbogenbildung und eine lange Lebensdauer.
Zu den wichtigsten Überlegungen für die Spule gehören:
Nennspannung: Die Spule muss für die Spannung des Steuerkreises ausgelegt sein. Überspannung kann die Spule überhitzen und beschädigen, während Unterspannung den ordnungsgemäßen Kontaktschluss verhindern kann.
Isolationsklasse: Spulen werden typischerweise nach ihrer Isolationsklasse bewertet, die ihre Fähigkeit bestimmt, thermischen und elektrischen Belastungen standzuhalten. Eine hochwertige Isolierung gewährleistet eine lange Haltbarkeit auch im Dauerbetrieb.
Reaktionszeit: Ein schnellerer Spulenbetrieb reduziert das Kontaktprellen und die Dauer etwaiger Lichtbögen und verbessert so die Schaltzuverlässigkeit. Eine schnelle Reaktion ist besonders wichtig bei induktiven oder Hochstromlasten.
Moderne Gleichstromschütze verfügen häufig über Spulen mit geringem Stromverbrauch und Schutz gegen Spannungsspitzen. Um Spulenschäden bei Schaltvorgängen zu verhindern, werden teilweise Überspannungsschutzgeräte, Dioden oder Varistoren integriert. Effizienz und Design der Spule wirken sich direkt auf die Betriebsstabilität und die Wartungsintervalle aus.
Der Anker ist die bewegliche magnetische Komponente, die auf das elektromagnetische Feld der Spule reagiert. Seine präzise Bewegung führt zum mechanischen Öffnen oder Schließen der Kontakte. Die Qualität des Ankers wirkt sich direkt auf die Zuverlässigkeit, Schaltgeschwindigkeit und Lebensdauer des Schützes aus.
Hochpräzise Anker reduzieren Kontaktprellen, minimieren Lichtbogenbildung und verbessern die Gesamtleistung. Viele Konstruktionen verfügen über federunterstützte Mechanismen, um eine schnelle Bewegung und einen stabilen Betrieb zu gewährleisten. Die Wahl der Materialien und die mechanischen Toleranzen des Ankers sind entscheidend für die Reduzierung des Verschleißes und die Aufrechterhaltung einer gleichmäßigen Betätigung über Tausende oder sogar Millionen von Zyklen.
Kontakte sind die leitenden Elemente, die für den Abschluss oder die Unterbrechung des Stromkreises verantwortlich sind. In Gleichstromsystemen stehen Kontakte vor zusätzlichen Herausforderungen, da Lichtbögen nicht wie in Wechselstromsystemen auf natürliche Weise löschen.
Zu den Hauptmerkmalen gehören:
Materialauswahl: Üblich sind Silberlegierungen, Kupfer-Wolfram und andere Materialien mit hoher Leitfähigkeit. Diese Materialien sind verschleißfest und behalten über einen langen Zeitraum hinweg einen geringen Kontaktwiderstand bei.
Lichtbogenlöschung: Magnetische Löschvorrichtungen, Lichtbogenkammern oder speziell entwickelte Kontakttrennungen helfen dabei, Lichtbögen schnell auszurichten, zu verlängern und zu löschen. Das richtige Lichtbogenmanagement verhindert Schäden und verringert die Brandgefahr.
Kontaktkonfiguration: DC-Schütze können je nach Lastanforderung ein- oder mehrpolig sein. Mehrpolige Designs sorgen für ausgeglichenes Schalten in komplexen Schaltkreisen und ermöglichen höhere Stromkapazitäten.
Die Leistungsfähigkeit der Kontakte bestimmt die Lebensdauer, Schaltzuverlässigkeit und Gesamtsicherheit des Gerätes. Bei Hochstromanwendungen ist eine regelmäßige Inspektion und Wartung der Kontaktflächen unerlässlich.
Lichtbögen sind in Gleichstromkreisen ein großes Problem, da sie Kontakte erodieren, Hitze erzeugen und Sicherheitsrisiken schaffen können. Gleichstromschütze verfügen über spezielle Mechanismen zur wirksamen Unterdrückung von Lichtbögen:
Magnetische Blowouts: Diese Geräte nutzen ein Magnetfeld, um den Lichtbogen zu verlängern, ihn von Kontaktflächen wegzudrücken und ein schnelles Erlöschen zu fördern.
Lichtbogenkammern: Diese Gehäuse kühlen und spalten den Lichtbogen und verteilen so seine Energie, um Schäden zu verhindern.
Kontakttrennungsgeschwindigkeit: Schnelles Öffnen verkürzt die Aufrechterhaltungszeit des Lichtbogens und minimiert so Kontaktverschleiß und Energieverlust.
Diese Mechanismen sind besonders kritisch in Hochspannungssystemen, Batterien von Elektrofahrzeugen oder Solarwechselrichtern, wo Lichtbögen andernfalls die Sicherheit und Zuverlässigkeit beeinträchtigen könnten.
Das Außengehäuse schützt interne Komponenten vor Staub, Feuchtigkeit, Vibrationen und mechanischen Stößen. Eine ordnungsgemäße Isolierung verhindert Kurzschlüsse und stellt sicher, dass das Schütz hohen dielektrischen Belastungen sicher standhält. Gleichstromschütze in Industriequalität verfügen häufig über versiegelte oder IP-zertifizierte Gehäuse, sodass sie in rauen Umgebungen, einschließlich Außen-, Schiffs- oder Industriestandorten, zuverlässig funktionieren.
Viele DC-Schütze verfügen über Hilfskontakte oder zusätzliche Funktionen zur Systemintegration und -überwachung:
Hilfskontakte: Geben Rückmeldungssignale an Steuersysteme und ermöglichen so eine Fernüberwachung des Schützstatus.
Wärmeschutz: Schützt vor Überhitzung oder Durchbrennen der Spule.
Komponenten zur Überspannungsunterdrückung: Dioden, Varistoren oder Überspannungsschutzschaltungen reduzieren Spannungsspitzen.
Mechanische Verriegelungen: Verhindern den unbeabsichtigten gleichzeitigen Betrieb mehrerer Stromkreise und erhöhen so die Sicherheit.
Diese Hilfselemente erweitern die Funktionalität und verbessern die Systemintegration, insbesondere in automatisierten oder sicherheitskritischen Anwendungen.
Der Betrieb eines Gleichstromschützes erfolgt grundsätzlich elektromechanisch. Wenn die Steuerspannung die Spule erregt, zieht das resultierende Magnetfeld den Anker an. Diese Bewegung schließt die Hauptkontakte und ermöglicht den Stromfluss durch die Last. Wenn die Spule stromlos ist, bringt die Federkraft den Anker in seine Ruheposition zurück, wodurch die Kontakte geöffnet und der Stromfluss unterbrochen werden.
Die Abschlusssequenz umfasst mehrere koordinierte Schritte:
Erregung der Spule: An die Spule angelegte Spannung erzeugt ein Magnetfeld.
Ankerbewegung: Das Magnetfeld überwindet die Federspannung und zieht den Anker zur Spule.
Kontaktschluss: Hauptkontakte treffen aufeinander und bilden einen leitenden Pfad mit geringem Widerstand.
Lichtbogenmanagement: Wenn die Last bereits Strom führt, werden Lichtbogenunterdrückungsmechanismen sofort aktiviert und verhindern so Kontaktschäden und Energieverluste.
Die Öffnungssequenz erfolgt, wenn die Spule stromlos ist:
Spulenabschaltung: Das Magnetfeld bricht zusammen.
Ankerrückführung: Federunterstützte Mechanismen bewegen den Anker von den Kontakten weg.
Lichtbogenunterbrechung: Magnetische Löschvorrichtungen und Lichtbogenkammern sorgen dafür, dass Lichtbögen schnell gelöscht werden.
Stromunterbrechung: Der Stromkreis wird sicher unterbrochen und nachgeschaltete Komponenten geschützt.
Die richtige mechanische Konstruktion und präzise Zeitsteuerung stellen sicher, dass Gleichstromschütze auch unter Hochstrom- und Hochspannungsbedingungen zuverlässig arbeiten können.
Die Wahl des richtigen DC-Schützes ist entscheidend für die Zuverlässigkeit, Sicherheit und langfristige Leistung des Systems:
Nennstrom und -spannung: Muss Spitzen- und Dauerlasten aufnehmen. Überlastung kann zu Kontaktverschleiß, Überhitzung oder Ausfall führen.
Umgebungsbedingungen: Extreme Temperaturen, Feuchtigkeit, Staub und Vibrationen beeinflussen die Wahl des Schützes. Möglicherweise sind versiegelte Gehäuse oder eine spezielle Isolierung erforderlich.
Schaltfrequenz: Hochfrequenzbetrieb erfordert langlebige Spulen und Kontakte, um vorzeitigen Verschleiß zu vermeiden.
Anforderungen an die Lichtbogenunterdrückung: Unverzichtbar bei Hochspannungs- oder induktiven Lasten, um Kontakterosion und Systemgefahren zu verhindern.
Steuerungssystemintegration: Die Kompatibilität mit SPS, Batteriemanagementsystemen oder anderen Automatisierungsgeräten gewährleistet einen reibungslosen Betrieb.
Die richtige Auswahl, Installation und Wartung maximieren die Lebensdauer und Effizienz eines Gleichstromschützes und minimieren gleichzeitig das Ausfallrisiko in kritischen Anwendungen.
Gleichstromschütze werden in vielen Branchen eingesetzt, darunter:
Elektrofahrzeuge: Zur Batterietrennung, Motorsteuerung und Hochspannungssicherheit
Erneuerbare Energiesysteme: Solar- und Windkraftanlagen sind für das Wechselrichter- und Batteriemanagement auf Gleichstromschütze angewiesen
Industrielle Automatisierung: Gleichstrommotoren, Förderbänder und automatisierte Maschinen nutzen Schütze für eine zuverlässige Steuerung
Stromverteilung: Hochstrom-Gleichstromkreise in Rechenzentren, Telekommunikationssystemen und unterbrechungsfreien Stromversorgungen
See- und Schienenverkehr: Sichere Steuerung von Batteriebänken, Hilfssystemen und Antriebskreisen
Ihre Vielseitigkeit macht Gleichstromschütze zu einem unverzichtbaren Bestandteil moderner elektrischer Systeme.
Obwohl Gleichstromschütze robust sind, gewährleistet die richtige Wartung eine optimale Leistung:
Überprüfen Sie die Kontakte regelmäßig auf Verschleiß oder Lochfraß
Reinigen Sie Spule und Anker, um Staubansammlungen zu vermeiden
Testen Sie Komponenten zur Lichtbogenunterdrückung und Hilfskontakte
Stellen Sie sicher, dass die Klemmen und Anschlüsse ordnungsgemäß festgezogen sind
Ersetzen Sie Schütze, die übermäßigen Verschleiß oder mechanische Probleme aufweisen
Regelmäßige Wartung reduziert Ausfallzeiten und erhöht die Systemzuverlässigkeit, insbesondere bei kritischen Anwendungen.
Das Verständnis der Komponenten, des Designs und der Funktionsprinzipien von Gleichstromschützen ist für jeden, der mit Hochstrom-Gleichstromsystemen arbeitet, von entscheidender Bedeutung. Von der Spule und dem Anker bis hin zu Kontakten und Lichtbogenunterdrückungsmechanismen trägt jedes Teil zu zuverlässigem Schalten, Betriebssicherheit und Systemeffizienz bei. Mit Anwendungen in den Bereichen Elektrofahrzeuge, erneuerbare Energien und industrielle Automatisierung sind Gleichstromschütze das Herzstück der modernen Elektrotechnik.
