Gelijkstroomschakelaars (DC) spelen een cruciale rol in moderne elektrische systemen. In tegenstelling tot AC-systemen bieden DC-circuits unieke uitdagingen vanwege de constante polariteit, die aanhoudende vlambogen kan veroorzaken wanneer de contacten opengaan. Het begrijpen van het ontwerp, de componenten en de werkingsprincipes van DC-magneetschakelaars is essentieel voor ingenieurs, technici en iedereen die betrokken is bij industriële automatisering, hernieuwbare energie of elektrische mobiliteitsoplossingen.

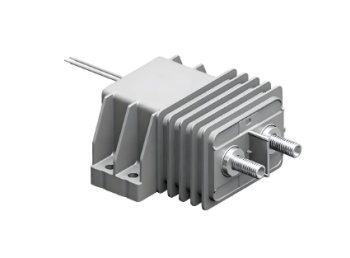

A DC-contactor is een elektromechanisch schakelapparaat dat speciaal is ontworpen om DC-circuits met hoge stroomsterkte te besturen. Het functioneert als een relais, maar is geoptimaliseerd om de continue stroom en potentiële boogvorming van gelijkstroomelektriciteit aan te kunnen. De toepassingen variëren van batterijbeheersystemen en zonne-energie-installaties tot elektrische voertuigen en industriële machines. Door de stroom veilig aan te sluiten en los te koppelen, verbeteren DC-schakelaars de systeemefficiëntie, levensduur en veiligheid.
De belangrijkste kenmerken van DC-schakelaars zijn onder meer:
Hoge stroombelastbaarheid
Mechanismen voor boogonderdrukking
Snel schakelen en minimale contactslijtage
Robuuste constructie om trillingen en thermische belasting aan te kunnen
DC-magneetschakelaars zijn ontworpen voor hoge betrouwbaarheid, duurzaamheid en veilige werking in circuits waar gelijkstroom unieke uitdagingen met zich meebrengt. In tegenstelling tot AC-circuits heeft DC geen natuurlijke nuldoorgangspunten, wat betekent dat bogen langer kunnen aanhouden als de contacten opengaan. Het begrijpen van de belangrijkste componenten van een DC-contactor is essentieel voor de juiste selectie, onderhoud en probleemoplossing, met name bij industriële toepassingen, toepassingen op het gebied van hernieuwbare energie of elektrische voertuigen met hoge stroomsterkte.
De spoel wordt vaak beschouwd als het hart van een DC-schakelaar. Wanneer het wordt bekrachtigd, genereert het een magnetisch veld dat het anker activeert, waardoor de contacten openen of sluiten. Het ontwerp en de prestaties van de spoel zijn cruciaal voor een soepele werking, minimale boogvorming en een lange levensduur.
Belangrijke overwegingen voor de spoel zijn onder meer:
Nominale spanning: De spoel moet zodanig zijn ontworpen dat deze overeenkomt met de spanning van het stuurcircuit. Overspanning kan de spoel oververhitten en beschadigen, terwijl onderspanning een goede contactsluiting kan verhinderen.
Isolatieklasse: Batterijen worden doorgaans geclassificeerd op basis van hun isolatieklasse, die bepaalt of ze bestand zijn tegen thermische en elektrische spanning. Hoogwaardige isolatie zorgt voor duurzaamheid op de lange termijn, zelfs bij continu gebruik.
Reactietijd: Een snellere werking van de spoel vermindert het stuiteren van het contact en de duur van eventuele bogen, waardoor de schakelbetrouwbaarheid wordt verbeterd. Een snelle reactie is vooral belangrijk bij inductieve of hoge stroombelastingen.
Moderne DC-schakelaars zijn vaak voorzien van spoelen met een laag stroomverbruik en bescherming tegen spanningspieken. Overspanningsbeveiligingsapparaten, diodes of varistoren worden soms geïntegreerd om spoelschade tijdens schakelgebeurtenissen te voorkomen. De efficiëntie en het ontwerp van de spoel zijn rechtstreeks van invloed op de operationele stabiliteit en onderhoudsintervallen.
Het anker is de beweegbare magnetische component die reageert op het elektromagnetische veld van de spoel. De precieze beweging vertaalt zich in het mechanisch openen of sluiten van de contacten. De kwaliteit van het anker heeft rechtstreeks invloed op de betrouwbaarheid, schakelsnelheid en operationele levensduur van de contactor.
Uiterst nauwkeurige armaturen verminderen het stuiteren van contact, minimaliseren boogvorming en verbeteren de algehele prestaties. Veel ontwerpen bevatten veerondersteunde mechanismen om snelle beweging en stabiele werking te garanderen. De materiaalkeuze en de mechanische toleranties van het anker zijn van cruciaal belang voor het verminderen van slijtage en het handhaven van een consistente bediening gedurende duizenden of zelfs miljoenen cycli.
Contacten zijn de geleidende elementen die verantwoordelijk zijn voor het voltooien of onderbreken van het circuit. In DC-systemen worden contacten geconfronteerd met extra uitdagingen omdat bogen niet op natuurlijke wijze doven zoals bij AC-systemen.
De belangrijkste kenmerken zijn onder meer:
Materiaalkeuze: Zilverlegeringen, koper-wolfraam en andere hooggeleidende materialen komen veel voor. Deze materialen zijn bestand tegen slijtage en behouden een lage contactweerstand bij langdurig gebruik.
Boogdoving: magnetische uitbarstingen, booggoten of speciaal ontworpen contactscheidingen helpen bogen snel te richten, te verlengen en te doven. Een goed boogbeheer voorkomt schade en vermindert het brandgevaar.
Contactconfiguratie: DC-magneetschakelaars kunnen enkel- of meerpolig zijn, afhankelijk van de belastingsvereisten. Meerpolige ontwerpen zorgen voor gebalanceerd schakelen in complexe circuits en maken hogere stroomcapaciteiten mogelijk.
De prestaties van de contacten bepalen de levensduur, de schakelbetrouwbaarheid en de algehele veiligheid van het apparaat. Regelmatige inspectie en onderhoud van contactoppervlakken zijn essentieel voor toepassingen met hoge stroomsterkte.
Vonken zijn een groot probleem in DC-circuits, omdat ze contacten kunnen eroderen, warmte kunnen genereren en veiligheidsrisico's kunnen veroorzaken. DC-schakelaars bevatten gespecialiseerde mechanismen om bogen effectief te onderdrukken:
Magnetische uitbarstingen: deze apparaten gebruiken een magnetisch veld om de boog te verlengen, waardoor deze van contactoppervlakken wordt weggedrukt en een snelle uitdoving wordt bevorderd.
Booggoten: deze behuizingen koelen en splitsen de boog, waardoor de energie wordt verspreid om schade te voorkomen.
Contactscheidingssnelheid: Snelle opening verkort de tijd dat de boog aanhoudt, waardoor contactslijtage en energieverlies worden geminimaliseerd.
Deze mechanismen zijn met name van cruciaal belang in hoogspanningssystemen, accu's van elektrische voertuigen of omvormers voor zonne-energie, waar vonkontlading anders de veiligheid en betrouwbaarheid in gevaar zou kunnen brengen.
De buitenste behuizing beschermt interne componenten tegen stof, vocht, trillingen en mechanische schokken. Een goede isolatie voorkomt kortsluiting en zorgt ervoor dat de contactor veilig bestand is tegen hoge diëlektrische spanningen. DC-contactors van industriële kwaliteit zijn vaak voorzien van afgedichte of IP-geclassificeerde behuizingen, waardoor ze betrouwbaar kunnen werken in ruwe omgevingen, waaronder buiten-, maritieme of industriële locaties.
Veel DC-magneetschakelaars zijn voorzien van hulpcontacten of extra functies voor systeemintegratie en monitoring:
Hulpcontacten: leveren feedbacksignalen aan besturingssystemen, waardoor bewaking op afstand van de status van de contactor mogelijk is.
Thermische bescherming: Beschermt tegen oververhitting of doorbranden van de spoel.
Componenten voor overspanningsonderdrukking: Diodes, varistoren of snubbercircuits verminderen spanningspieken.
Mechanische vergrendelingen: Voorkom onbedoelde gelijktijdige werking van meerdere circuits, waardoor de veiligheid wordt vergroot.
Deze hulpelementen breiden de functionaliteit uit en verbeteren de systeemintegratie, vooral in geautomatiseerde of veiligheidskritische toepassingen.
De werking van een DC-schakelaar is fundamenteel elektromechanisch. Wanneer de stuurspanning de spoel bekrachtigt, trekt het resulterende magnetische veld het anker aan. Deze beweging sluit de hoofdcontacten, waardoor er stroom door de belasting kan stromen. Wanneer de spoel spanningsloos wordt gemaakt, brengt veerkracht het anker terug naar zijn rustpositie, waardoor de contacten worden geopend en de stroom wordt onderbroken.
De slotsequentie omvat verschillende gecoördineerde stappen:
Spoelbekrachtiging: De spanning die op de spoel wordt toegepast, genereert een magnetisch veld.
Ankerbeweging: het magnetische veld overwint de veerspanning en trekt het anker naar de spoel.
Contactsluiting: de hoofdcontacten ontmoeten elkaar en creëren een geleidend pad met lage weerstand.
Boogbeheer: Als de belasting al stroom voert, worden de boogonderdrukkingsmechanismen onmiddellijk geactiveerd, waardoor contactschade en energieverlies worden voorkomen.
De openingsvolgorde vindt plaats wanneer de spoel spanningsloos is:
Ontkrachting van de spoel: het magnetische veld stort in.
Ankerretour: veerondersteunde mechanismen verplaatsen het anker weg van de contacten.
Boogonderbreking: magnetische uitbarstingen en booggoten zorgen ervoor dat eventuele bogen snel worden gedoofd.
Stroomonderbreking: het circuit wordt veilig onderbroken, waardoor stroomafwaartse componenten worden beschermd.
Een goed mechanisch ontwerp en nauwkeurige timing zorgen ervoor dat DC-magneetschakelaars betrouwbaar kunnen werken, zelfs onder omstandigheden met hoge stroomsterkte en hoge spanning.
Het kiezen van de juiste DC-contactor is cruciaal voor de betrouwbaarheid, veiligheid en prestaties van het systeem op de lange termijn:
Nominale stroom en spanning: Moet piek- en continue belastingen kunnen opvangen. Overbelasting kan contactslijtage, oververhitting of defecten veroorzaken.
Omgevingsomstandigheden: Extreme temperaturen, vochtigheid, stof en trillingen zijn van invloed op de keuze van de schakelaar. Afgedichte behuizingen of gespecialiseerde isolatie kunnen vereist zijn.
Schakelfrequentie: Hoogfrequente bewerkingen vereisen duurzame spoelen en contacten om voortijdige slijtage te voorkomen.
Vereisten voor boogonderdrukking: essentieel bij hoogspannings- of inductieve belastingen om contacterosie en systeemgevaren te voorkomen.
Integratie van besturingssystemen: Compatibiliteit met PLC's, batterijbeheersystemen of andere automatiseringsapparaten zorgt voor een naadloze werking.
Een juiste selectie, installatie en onderhoud maximaliseren de levensduur en efficiëntie van een DC-magneetschakelaar en minimaliseren tegelijkertijd het risico op storingen in kritieke toepassingen.
DC-schakelaars worden veel gebruikt in verschillende sectoren, waaronder:
Elektrische voertuigen: voor het loskoppelen van de accu, motorbesturing en hoogspanningsveiligheid
Hernieuwbare energiesystemen: Zonne- en windenergiesystemen zijn afhankelijk van DC-schakelaars voor het beheer van omvormers en batterijen
Industriële automatisering: DC-motoren, transportbanden en geautomatiseerde machines gebruiken contactors voor betrouwbare controle
Stroomdistributie: DC-circuits met hoge stroomsterkte in datacenters, telecomsystemen en ononderbroken stroomvoorzieningen
Zee- en spoorvervoer: Veilige controle van accubanken, hulpsystemen en voortstuwingscircuits
Hun veelzijdigheid maakt DC-magneetschakelaars tot een onmisbaar onderdeel in moderne elektrische systemen.
Hoewel DC-schakelaars robuust zijn, zorgt goed onderhoud voor optimale prestaties:
Inspecteer de contacten regelmatig op slijtage of putjes
Reinig de spoel en het anker om stofophoping te voorkomen
Test vlamboogonderdrukkingscomponenten en hulpcontacten
Zorg ervoor dat de klemmen en aansluitingen goed zijn vastgedraaid
Vervang contactors die overmatige slijtage of mechanische problemen vertonen
Routinematig onderhoud vermindert de uitvaltijd en verbetert de systeembetrouwbaarheid, vooral in kritieke toepassingen.
Het begrijpen van de componenten, het ontwerp en de werkingsprincipes van DC-magneetschakelaars is essentieel voor iedereen die werkt met DC-systemen met hoge stroomsterkte. Van de spoel en het anker tot de contacten en boogonderdrukkingsmechanismen: elk onderdeel draagt bij aan betrouwbaar schakelen, operationele veiligheid en systeemefficiëntie. Met toepassingen die elektrische voertuigen, hernieuwbare energie en industriële automatisering omvatten, vormen DC-magneetschakelaars de kern van de moderne elektrotechniek.
Voor bedrijven of ingenieurs die op zoek zijn naar hoogwaardige, betrouwbare DC-magneetschakelaars, Suzhou ALQ Electronic Technology Co., Ltd. biedt geavanceerde oplossingen die zijn ontworpen voor duurzaamheid, prestaties en veiligheid. Bezoek hun website om de productspecificaties te bekijken, advies aan te vragen of contact op te nemen voor aanbevelingen op maat.
