关于接触电压
直流接触器的参数是选型、安装和安心运行的核心依据，涵盖电气性能、运行特性、安心防护三个关键维度。本文重点对直流接触器的主触头电压进行详细分析。
1、开关电压（Usw） （“Usw”不是普遍接受的通用代号，本文特指开关电压。）
是指其主触头在额定条件下能安心承载、接通和分断的直流电压值，是力求切换过程中不发生电弧击穿或设备损坏的关键参数。理解这个参数需要把握以下几个核心点：
（1）电压匹配原则：实际应用中的电路电压必须低于或等于接触器的切换电压。如果电路电压超过此值，开关时触点间很容易产生不灭的电弧，导致触点烧蚀或粘连。
（2）与开断电流参数的配合：切换电压和开断电流共同决定接触器的功率容量（P=U×I）。直流接触器的开关电压应与开断电流、电气寿命和负载类型一起标明。用户在选择直流接触器时应详细阅读相应的直流接触器数据表。例如：750Vdc/300A/1000次（阻性负载）； 1000Vdc / 250A / 1000 次循环（阻性负载）； 1500Vdc / 50A / 1000 次循环（阻性负载）。
（3）感性负载的考虑：如果直流电路中的负载是电机、电感等感性元件，则在开关时会产生反向电动势。需要预留较高的电压裕度（一般建议实际电压不超过更大开关电压的80%）或使用续流二极管抑制峰值电压。
（4）环境因素：高温、潮湿的环境会降低绝缘性能，因此应适当选用切换电压较高的直流接触器。
2、额定工作电压（Ue）
直流接触器触点的额定工作电压（Ue）是安心认证（如UL、CE、TÜV、CCC）的核心基准参数。安规认证对直流接触器的接通和分断能力（电气寿命周期）有强制性要求，不同安规认证之间存在差异。这里以GB/T 14048.4-2020为例。

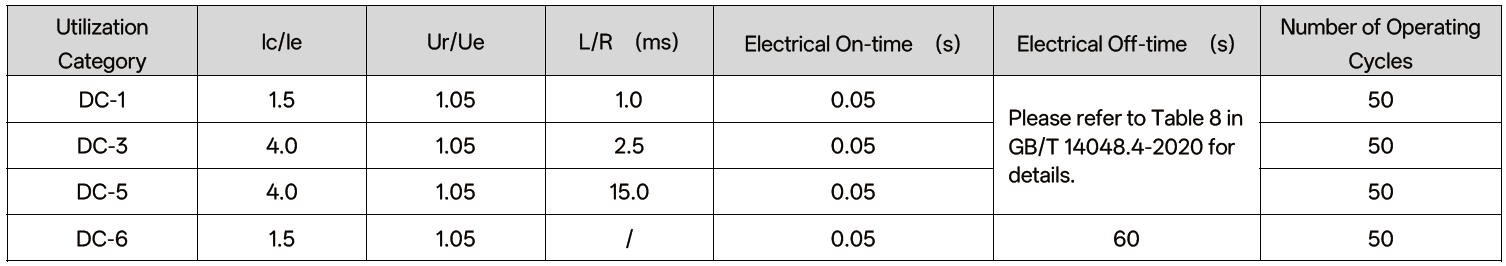

不同利用类别通断能力的通断条件
GB/T 14048.4-2020 表7

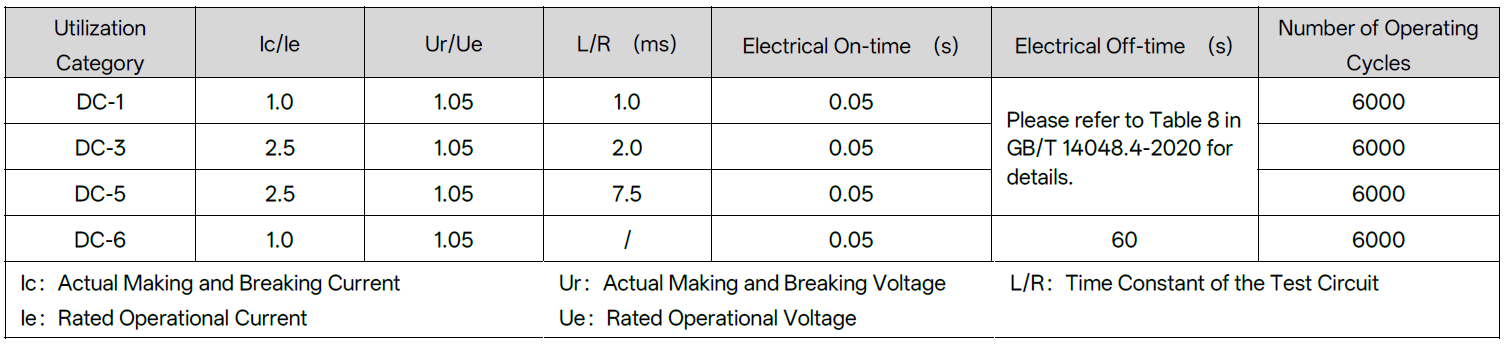

不同利用类别常规运行业绩的成断条件
GB/T 14048.4-2020 表10
GB/T 14048.4-2020表7和表10的参数必须同时满足，且为强制性要求。通常，制造商在对直流接触器进行安心认证之前，需要进行初步测试，以确定额定工作电流（Ie）和额定工作电压（Ue）。通常，额定工作电压（Ue）低于更大开关电压。需要注意“接通、分断能力”、“常规操作性能”、“电气寿命”的区别。一般直流接触器制造商只在产品数据表中标注“电气寿命”循环次数，不同的电气寿命循环对应不同的开关电压、开断电流、负载类别和开关频率。
3、额定绝缘电压（Ui）
■ 直流接触器的额定绝缘电压（Ui）是指接触器在规定条件下长期承受而不损坏绝缘的更大电压值。它是接触器设计和选型的基本安心指标，直接关系到直流接触器的安心运行。
■ 额定绝缘电压（Ui）是接触器绝缘系统的“耐压上限”，其主要作用包括以下两点：
（1）力保用电安心：防止电压过高造成绝缘击穿，导致漏电、短路等事故。
（2）作为设计基准：接触器的绝缘结构、爬电距离、电气间隙等参数必须根据额定绝缘电压进行设计。
■ 注意事项：
（1）实际电路中的电压（包括正常工作电压和可能的过电压）必须小于或等于Ui；否则会导致绝缘性能失效。
（2）不等于额定工作电压（Ue）或更大开关电压。通常，Ui高于更大开关电压，并且更大开关电压高于Ue。
（3）温度、湿度、污染程度等环境因素会影响绝缘性能。即使电压不超过Ui，恶劣的环境仍然可能导致绝缘损坏。
