直流接触器
储能系统解决方案
针对储能系统的应用条件和行业痛点，
安来强科技开发了一系列高可靠直流接触器。这些直流接触器
可充分满足大规模储能（发电侧、电网
侧）、中型储能（工商业用）、小型储能
（住宅使用）。
储能系统中直流接触器选型指南
■ 以下直流接触器的特性
✔ 温升低、寿命长、可靠性高、安装方便。
✔ 负载电压高达1500Vdc。
图片 零件号 额定电流 (A) 更大。开关电压 (V DC) 线圈额定电压选项 (V DC) 电源触点排列 辅助触点排列选项 线圈特性 负载端接 安装类型选项 证书
EVQ1D-10 1000V dc / 10A 直流接触器 EVQ1D-10 10 1000 12 / 24 / 48 单刀单掷无DM 没有任何 单线圈，快速连接 内螺纹（M4） 底部 CE、TÜV
EVQ1D-30 1000V dc / 30A 直流接触器 EVQ1D-30 30 1000 12 / 24 / 48 单刀单掷无DM 没有任何 单线圈，快速连接 内螺纹（M4） 底部 CE、TÜV
EVQ1D-50 1000V dc / 50A 直流接触器 EVQ1D-50 50 1000 12 / 24 / 48 单刀单掷无DM 没有任何 单线圈，快速连接 内螺纹（M4） 底部 CE、TÜV
EVQ2H-100 1000V DC / 100A DC接触器 EVQ2H-100 100 1500 12 / 24 / 48 单刀单掷无DM SPST-NO / SPST-NC / 无 单线圈、引线 内螺纹（M5） 底部/侧面
EVQ2H-135 1000V DC / 135A 直流接触器 EVQ2H-135 135 1500 12 / 24 / 48 单刀单掷无DM SPST-NO / SPST-NC / 无 单线圈、引线 内螺纹（M5） 底部/侧面
EVQ15-400 1500V 直流/400A 直流接触器 EVQ15-400 400 1500 12 / 24 单刀单掷无DM SPST-NO / SPST-NC / 无 双线圈，引线 外螺纹（M10） 底部 CCC、UL、CE
EVQ15-500 1500V 直流/500A 直流接触器 EVQ15-500 500 1500 12 / 24 单刀单掷无DM SPST-NO / SPST-NC / 无 双线圈，引线 外螺纹（M10） 底部 CCC、UL、CE
EVQ15-600 1500V 直流/600A 直流接触器 EVQ15-600 600 1500 12 / 24 单刀单掷无DM SPST-NO / SPST-NC / 无 双线圈，引线 外螺纹（M10） 底部 CCC、UL、CE
住宅储能

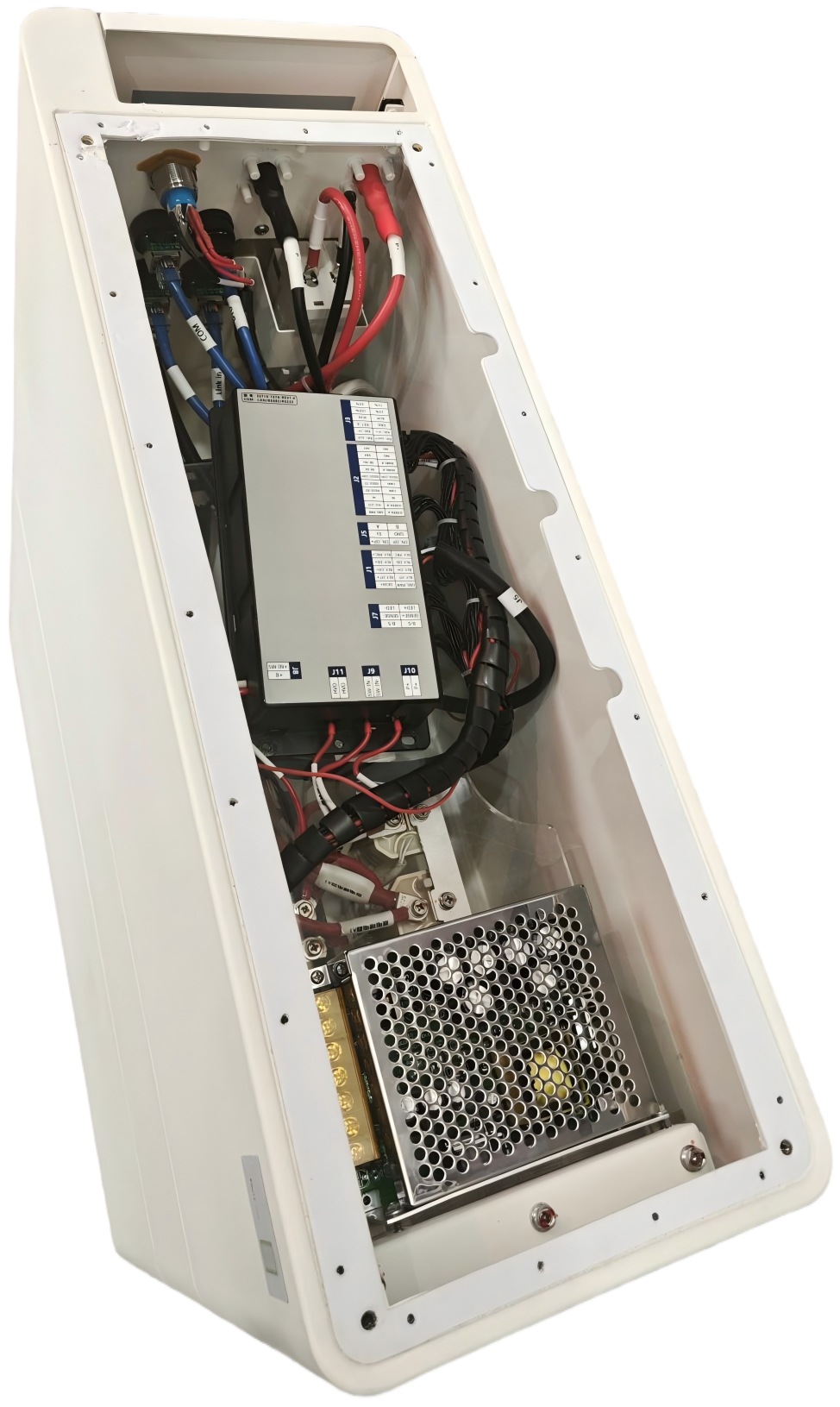

■ 应用案例
直流接触器
接触器
直流接触器
中继
直流接触器
中继
直流接触器

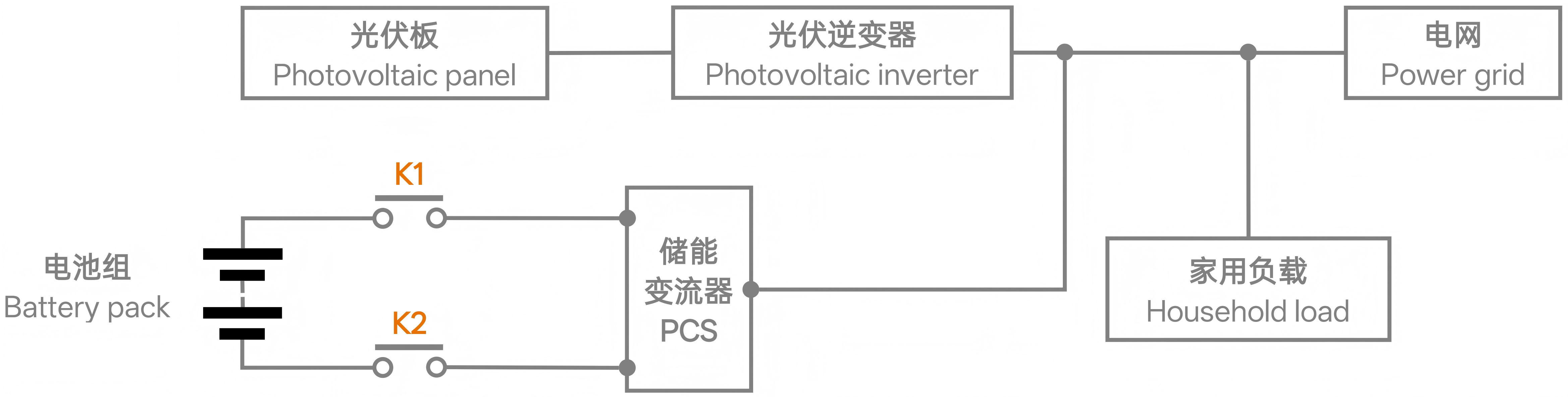

■ 户用储能系统典型控制电路原理图
直流接触器
直流接触器
■ 住宅储能系统简介
家庭储能系统安装在住宅环境中以存储电力
能源按需使用，核心功能为“储能”和
“自我消费”。
本质上，家庭储能系统就是家庭的“私人充电宝”，
主要解决与家庭灵活性和成本效益相关的问题
用电量。
一、家庭储能核心部件
家庭储能系统不是单个设备，而是
多个关键组件协同工作的集成单元。它主要由三部分组成：
1、储能电池：
储能的核心部件，相当于“电池本身”。目前，安心性更高的磷酸铁锂电池是主流选择。
2、逆变器：
负责能量转换。它可以将产生的直流电（DC）转换为
通过太阳能电池板并储存在电池中转化为可供使用的交流电（AC）
家用电器。
3、控制与保护系统：
智能化管理核心。它监视用电状态，控制
充电和放电时间，并提供过度充电保护，
过度放电、短路和其他危险。
二.家庭储能的主要功能和作用
家庭储能的价值体现在三个方面，满足需求
不同家庭的：
1、与光伏发电协同自用：
如果家里安装了太阳能电池板，白天发出的电力可以优先储存起来，避免浪费多余的能源。储存的能量可以在夜间使用，更大限度地利用清洁能源。
2. 停电备用电源：
作为应急电源，自动切换供电
当电网出现故障时，力保冰箱、照明和路由器等关键设备的基本电力。
3. 减少电费：
在实行分时电价的地区，系统可以在电价较低的“淡季”时段充电，在电价较高的“高峰”时段放电使用，通过电价差降低电费。
三．直流接触器在户用储能系统中的核心功能
直流接触器的功能围绕“控制”和“保护”，主要是
体现在三个方面：
1、电路通断控制：
作为核心开关，负责接通或断开电池与逆变器之间的直流电路。当系统需要充电或放电时，接触器闭合，使电路导通；当系统关闭或发生故障时，它会打开以切断电路。
2. 过载和短路保护：
当电路发生过流（如过载）或短路故障时，直流接触器能迅速断开。这样可以防止电池、逆变器等昂贵的核心部件被过电流损坏，起到“保险丝”之外的双重保护作用。
3、安心隔离：
在系统维护、检修或长期停机时，直流接触器可以实现断开后电路的物理隔离。这样可以防止人员在操作过程中接触高压直流电，力保人身安心。
大规模储能（发电侧、电网侧）
■ 应用案例
直流接触器
直流接触器
直流接触器
接触器
直流接触器
接触器
直流接触器
■ 大规模储能系统典型控制电路原理图
接触器
✔



✔
✔
左图为典型的大规模控制电路
能量储存。这是一个简化的示意图，其中
仅介绍直流接触器的部分控制逻辑
仅供参考。
K1为主回路直流接触器。
K2为预充电直流接触器。
