直流充电桩解决方案

直流充电桩解决方案

ALQ Technology针对客户需求开发了一系列高可靠直流接触器

直流充电设备的应用状况及行业痛点。这些直流电

接触器完全可以满足直流充电器、独立直流电源的运行要求

充电桩、分体式直流充电桩（群充）、小型直流充电桩、

重卡一体化直流充电桩、超快充电桩。

■

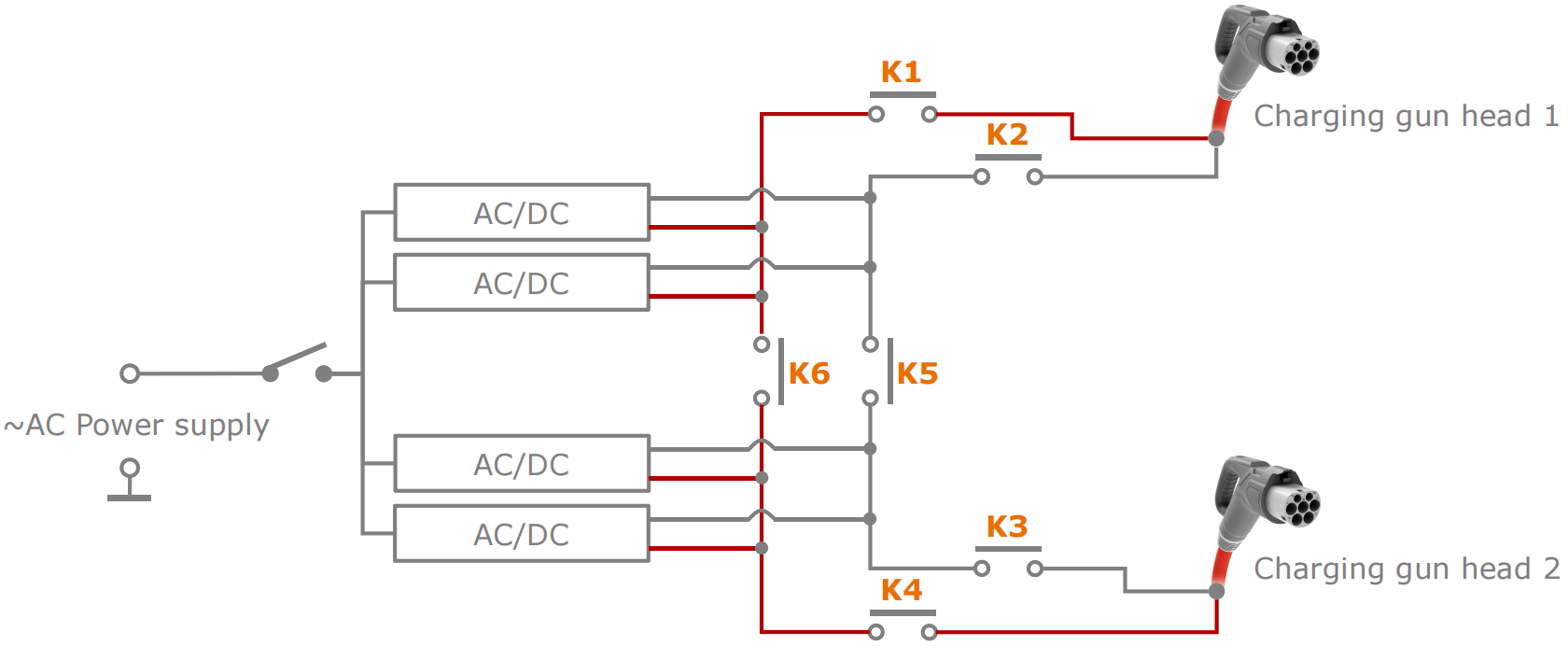

左图是一体化直流充电桩的典型控制电路图。这是简化原理图，仅说明了直流接触器的部分控制逻辑，仅供参考。
K1和K2是直流接触器，用于直流输出

1号充电枪
，K3、K4为直流接触器，用于充电枪的直流输出

2号充电枪
。K5和K6为直流接触器，用于切换1号充电枪和充电枪之间的输出功率

2号。

选择指南

直流接触器

充电桩

以下直流接触器的特性

■

温升低、寿命长、可靠性高、安装方便。
线圈启动电流小，可控制启动

同时使用多个直流接触器。

零件号	额定电流 (A)	更大。开关电压 (V DC)	线圈额定电压选项 (V DC)	电源触点排列	辅助触点排列选项	线圈特性	负载端接	安装类型选项	证书
EVQ2H-100	100	1500	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、引线	内螺纹（M5）	底部/侧面
EVQ2H-135	135	1500	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、引线	内螺纹（M5）	底部/侧面
EVQ3G-150	150	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、引线	内螺纹（M5）	底部
EVQ5K-200	200	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M8）	底部	CCC、CE、TÜV
EVQ5K-250	250	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M8）	底部	CCC、CE、TÜV
EVQ5K-300	300	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M8）	底部	CCC、CE、TÜV
EVQ5K-350	350	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M8）	底部	CCC、CE、TÜV
EVQ7A-400	400	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M10）	底部
EVQ7A-500	500	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M10）	底部
EVQ7A-600	600	1000	12 / 24 / 48	单刀单掷无DM	SPST-NO / SPST-NC / 无	单线圈、TVS、快速连接	外螺纹（M10）	底部
