随着电气化和新能源产业的发展，高压直流接触器产品的应用日益广泛。产品涉及众多应用行业，对电压、功率有不同的要求。在实际应用中，厂商和客户往往对“电压”这个词理解模糊，从而导致以次充好，导致产品与特定应用场景匹配不准确。在严重的情况下，这可能会导致产品故障。

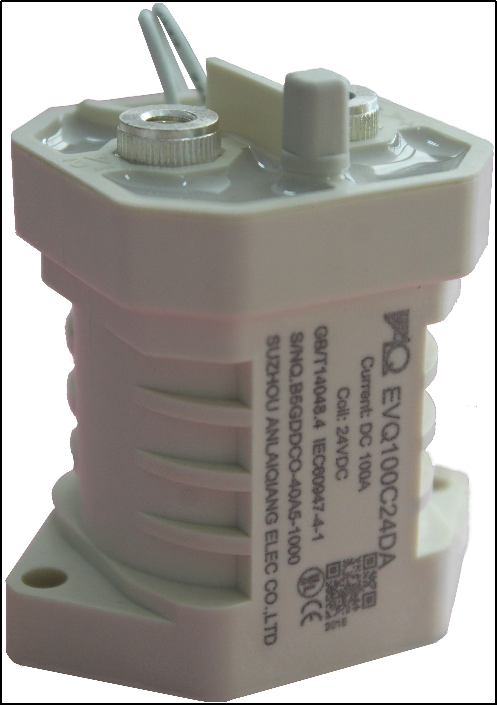

以ALQ的750VDC系列的EVQ100产品为例（见下图1）。这是下图2认证时产品的产品描述。
图（1）

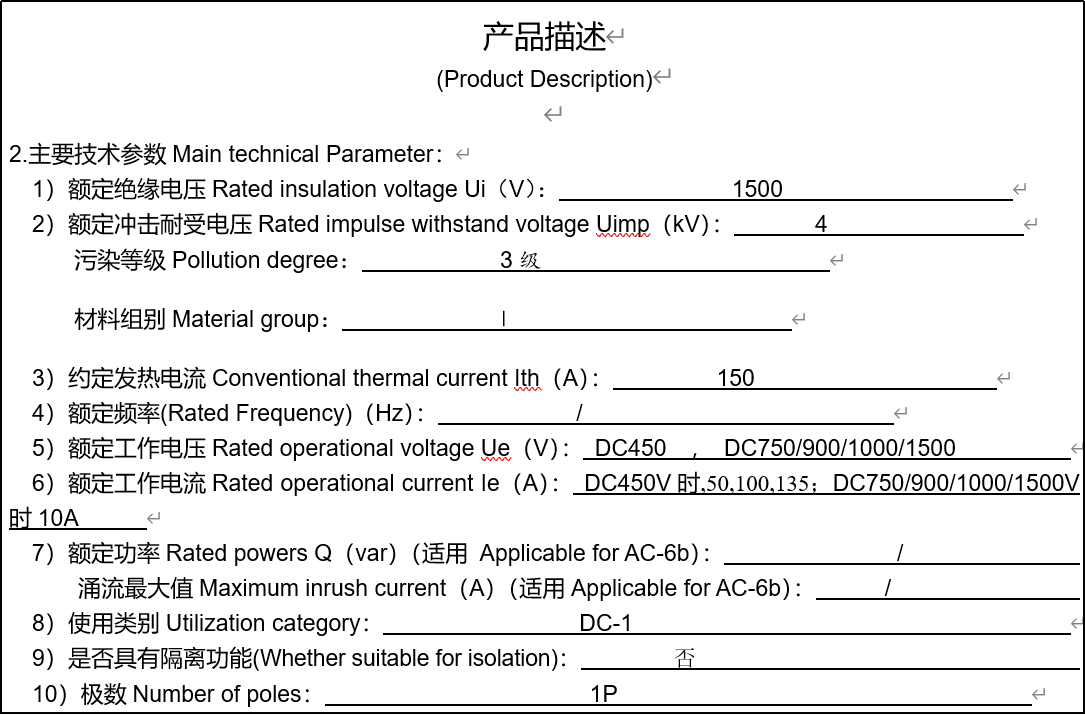

图（2）
从图（2）中，我们可以看到与电压相关的三个参数，分别是Ui（额定绝缘电压）、Uimp（额定冲击耐受电压）和Ue（额定工作电压）。它们的值分别是：
电压=1500V
Uimp=4kV
Ue=DC450、DC750/900/1000/1500
显然，同一产品有三个与电压相关的参数来表征。首先我们来了解一下IEC标准中Ui、Uimp、Ue是如何定义的。见下表(1)。
表（1）
特征 |
象征 |
IEC标准中的解释 |
相关因素 |
额定工作电压 |
乌埃 |
设备的额定工作电压是与额定工作电流相结合的电压值，决定了设备的用途，并参考相关试验和使用类别。 |
Ue、Ie、DC-1 下的电气耐久性 |
额定绝缘电压 |
用户界面 |
设备的额定绝缘电压是指绝缘试验和爬电距离所参考的电压值。在任何情况下，额定工作电压的更大值均不得超过额定绝缘电压。 |
爬电距离 |
额定冲击耐受电压 |
乌因普 |
设备在规定的试验条件下能够承受且不发生故障的规定形式和极性的脉冲电压的峰值，并且电气间隙的值参考该峰值。设备的额定脉冲耐受电压应等于或高于设备安装电路中发生的瞬态过电压的规定值。 |
清关 |
从上表中，我们不仅可以了解这三个参数的详细定义，还可以清楚地了解与这三个参数相关的产品特性和性能。
具体来说，Ue和Ie共同实现了产品在DC-1特定使用类别下的相关测试标准，例如电气寿命，表明产品在标准寿命期内可以安排在该电压下运行。
Ui参数与产品的爬电距离特性相关。
Uimp参数与产品的电气间隙特性相关。
这三个电压参数中，Ui和Ue很容易混淆。同时，在很多直流应用中，往往存在一些与标准不同的特殊行业对电压和电寿命的要求，例如充电桩行业的750VDC电压和1000次电寿命要求。
下面我们以750VDC系列EVQ100为例分析一下这些不同电压名称的差异，见表（2）。
表（2）
电压类型 |
电压值 |
额定工作电流Ie |
电气操作周期 |
负载类型 |
笔记 |
|
额定绝缘电压 |
用户界面 |
1500V直流 |
符合标准 |
|||
额定工作电压 |
乌埃 |
450V直流 |
50/100/ 135A |
6000(*1) |
DC-1 |
符合标准 |
乌埃 |
750/900/ 1000/1500V直流 |
10A |
6000(*1) |
DC-1 |
符合标准 |
|
工作电压 |
750V直流 |
100A |
1000(*2) |
电阻式 |
符合实际应用但不符合标准 |
|
备注： |
||||||
市场上，不同品牌、同一规格的产品可能具有相同的Ui，但在约定的电流和负载类型下，其Ue和相应的电气寿命可能有很大差异。因此，本文旨在介绍高压直流接触器的几个电压参数，强调Ui和Ue之间的区别。尤其是在反映产品的电寿命指标时，需要指定电压、电流、负载类型的准确值，这样电寿命参数的比较才有意义。
综上所述，这篇短文的主要目的是帮助大家规范电压术语，准确识别特定工作场景下使用的安心可靠的高压直流接触器产品。
