什么是时间常数？
在 RL 电路中，时间常数 T = L/R 决定电流变化率。 T越大，电流变化越慢。电感在电路中的作用是抑制电流的变化。电路接通时，电感抑制电流的快速上升，使其缓慢上升；当电路断开时，电感器继续供电，使电气开关动、静触头之间的电弧更加持久，更难断开，大大缩短了开关的电气寿命。
在 RL 电路中，时间常数 T = L/时间常数在 GB 或 IEC 电气标准中达成一致
以图（1）ALQ公司（安来强）的EVQ100产品为例，该产品属于高压直流接触器系列。广泛应用于电动汽车、AGV、公交车、高尔夫球车、矿用车、电动叉车、电动堆高机、电动挖掘机、电动装载机、电动船舶、直流充电站、充电器、岸电桩等充电基础设施，以及动力电池组、储能变流器、高压箱、光伏逆变器、5G、UPS等直流用电设备。用于连接和断开直流电路，断开后提供可靠的隔离。

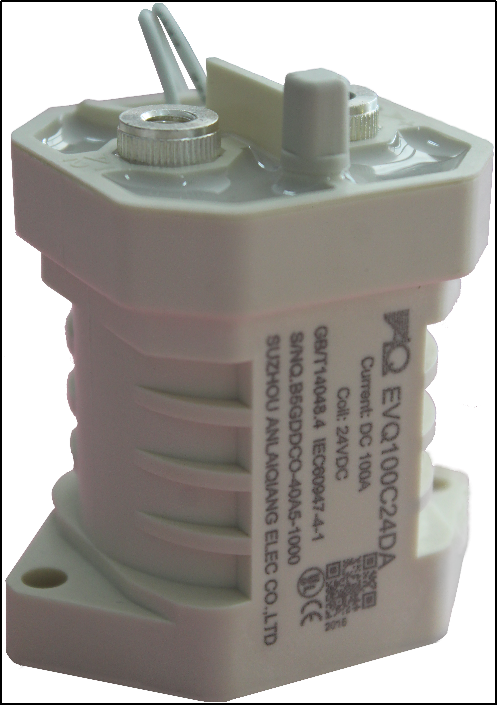

图（1）EVQ100产品
对于ALQ公司（如安来强高压直流接触器产品，其设计、认证、型式试验必须符合国家标准GB14048.4或国际标准IEC60947-4），产品的接通和断开性能试验应按照DC-1标准进行。请参考图（2）EVQ100产品说明，以及图（3）不同型号产品的连接和断开情况。从上图可以看出，EVQ100产品通过认证时，时间常数L/R=1ms。

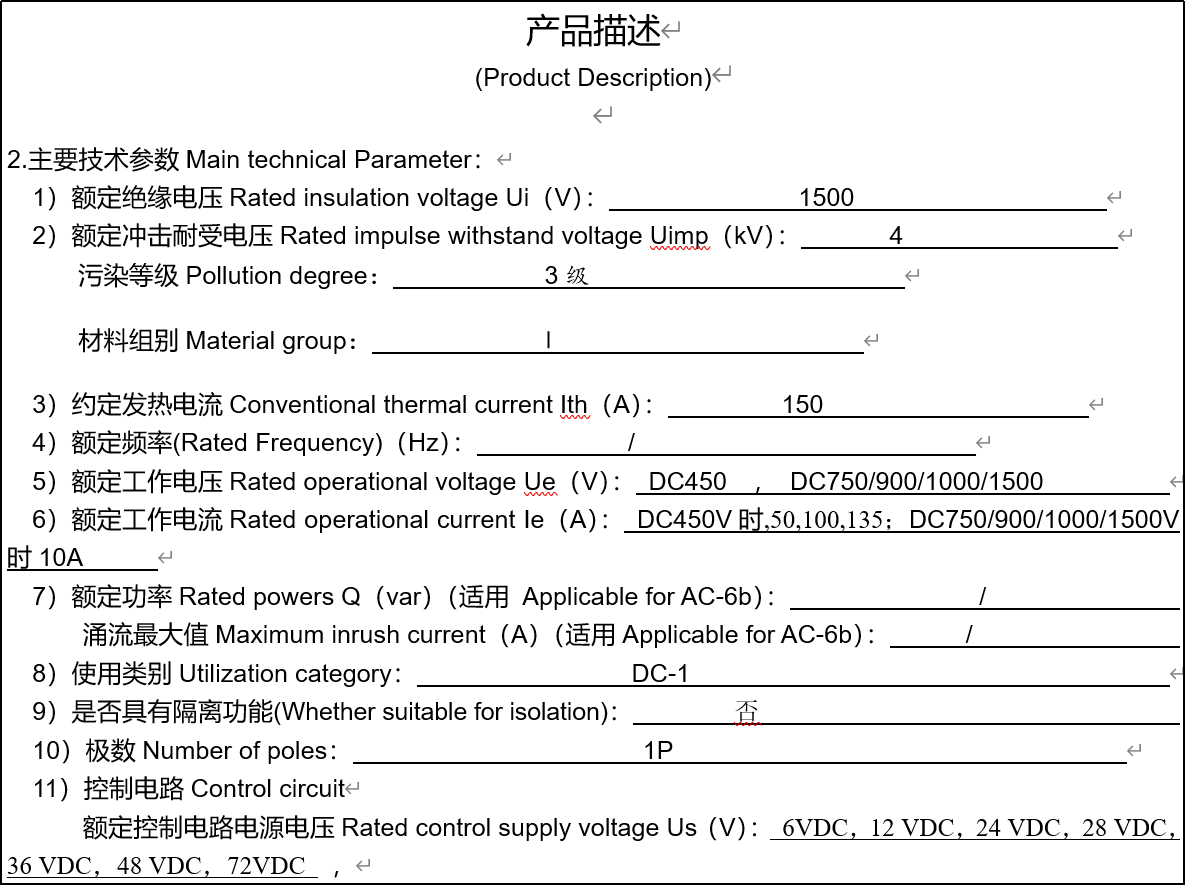

图（2）EVQ100产品说明

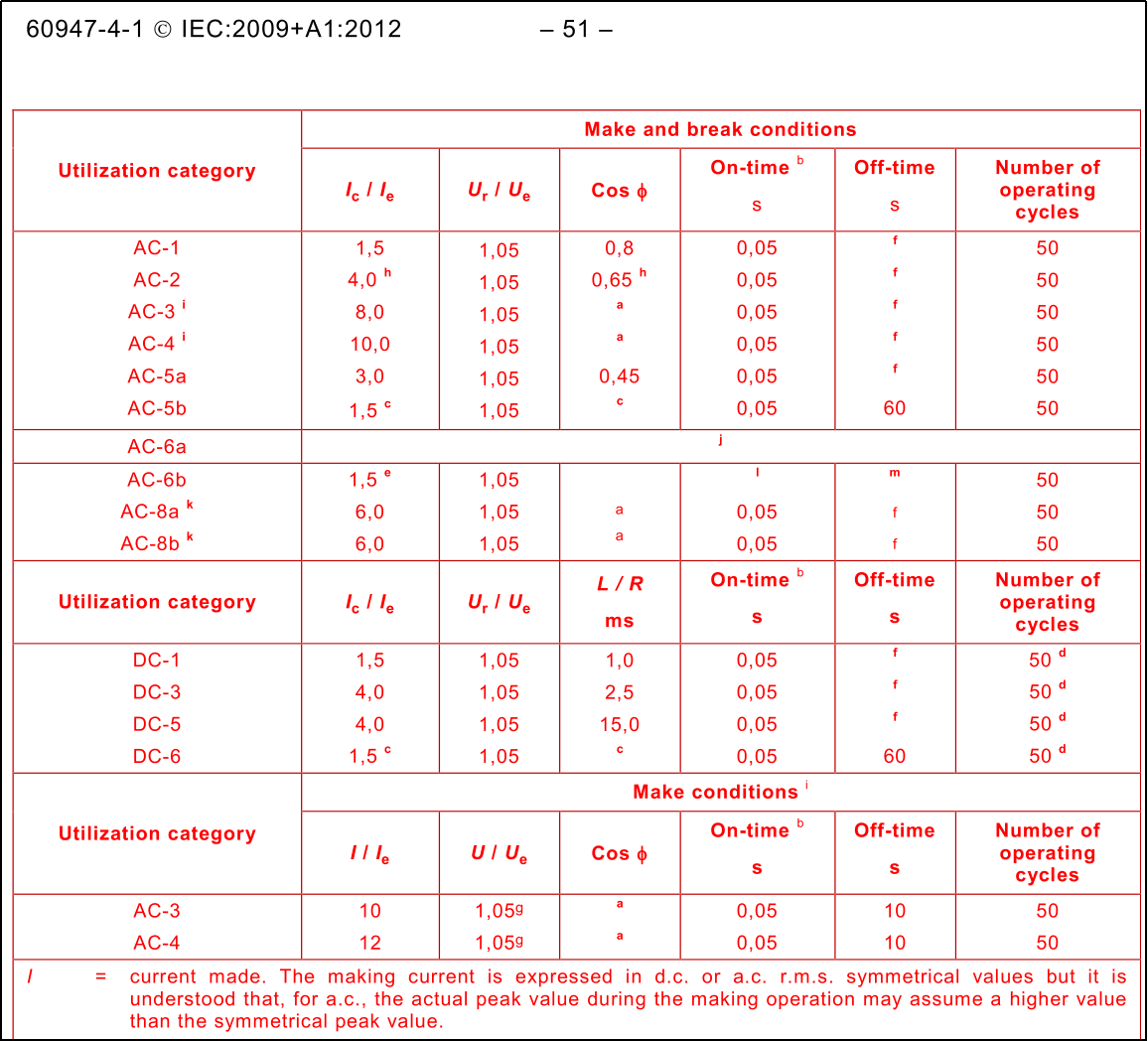

图（3）不同类型产品的连接和断开情况
高压直流接触器实际应用中时间常数的约定
DC-1的负载类型可以通过查询IEC60947标准获得，见图（4）低压开关设备和控制设备使用类别示例。表明DC-1属于无感或微感负载、电阻炉。

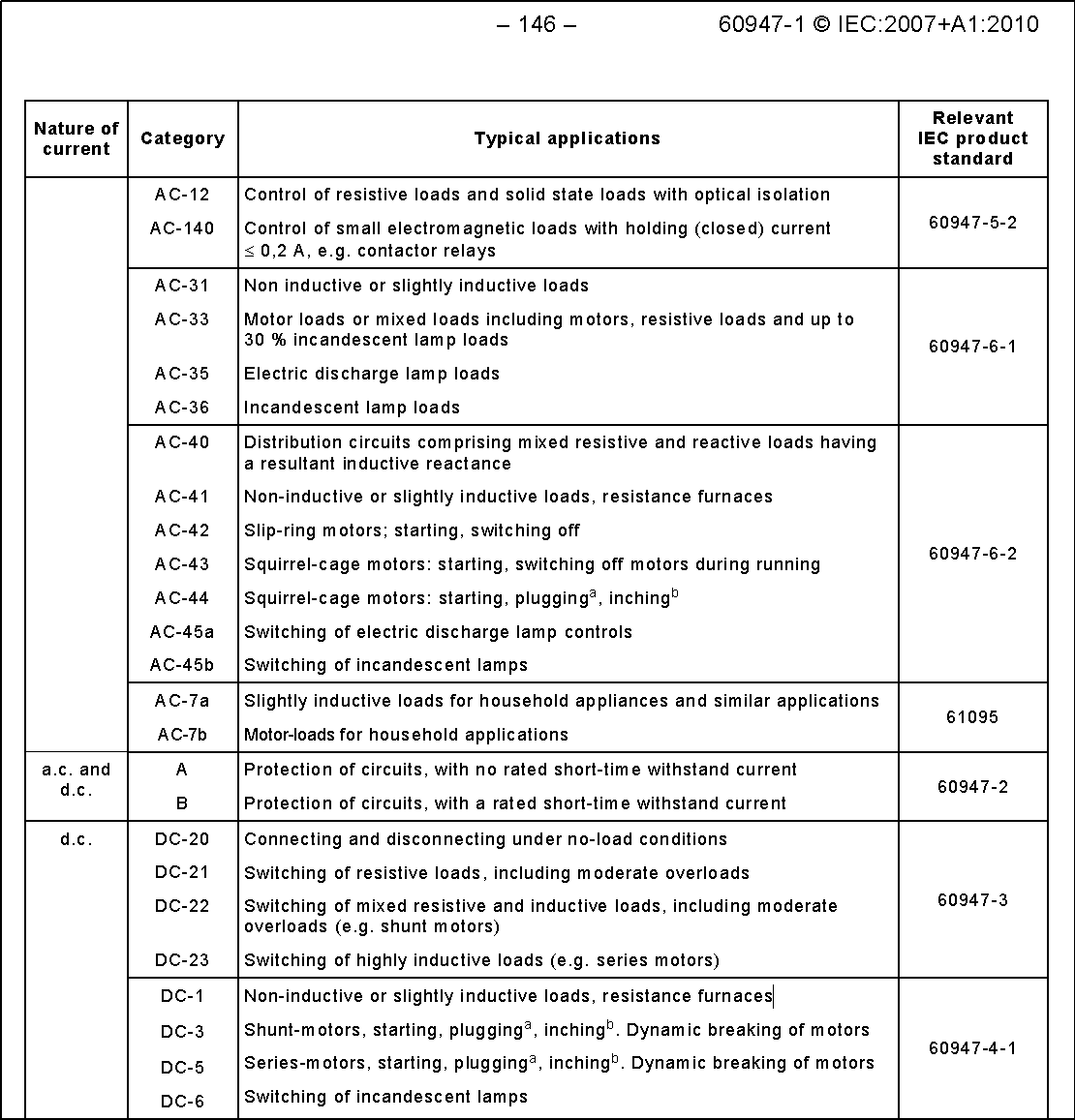

图（4）低压开关设备和控制设备使用类别示例
即便如此，在DC-1条件下，L/R=1ms也会对高压直流接触器产品的电气寿命产生严重影响。此时，与纯电阻负载相比，电气寿命将显着缩短，可能缩短约十倍。关键问题是高压直流接触器的大多数应用场景都涉及阻性负载。这就带来了一个问题：认证测试中使用的时间常数与实际产品使用中遇到的时间常数明显不同。为了解决这个问题，与 IEC 标准不同，行业应用中出现了“行业标准”，它使用纯电阻负载。以EVQ100为例，图（5）EVQ100产品手册显示，其中产品的电气寿命性能主要使用阻性负载进行校准。考虑到实验室测试设备的实际条件，大多数设备本身都具有一定的电感，而不是纯电阻，因此确定了 L/R≤0.1ms 等参数。

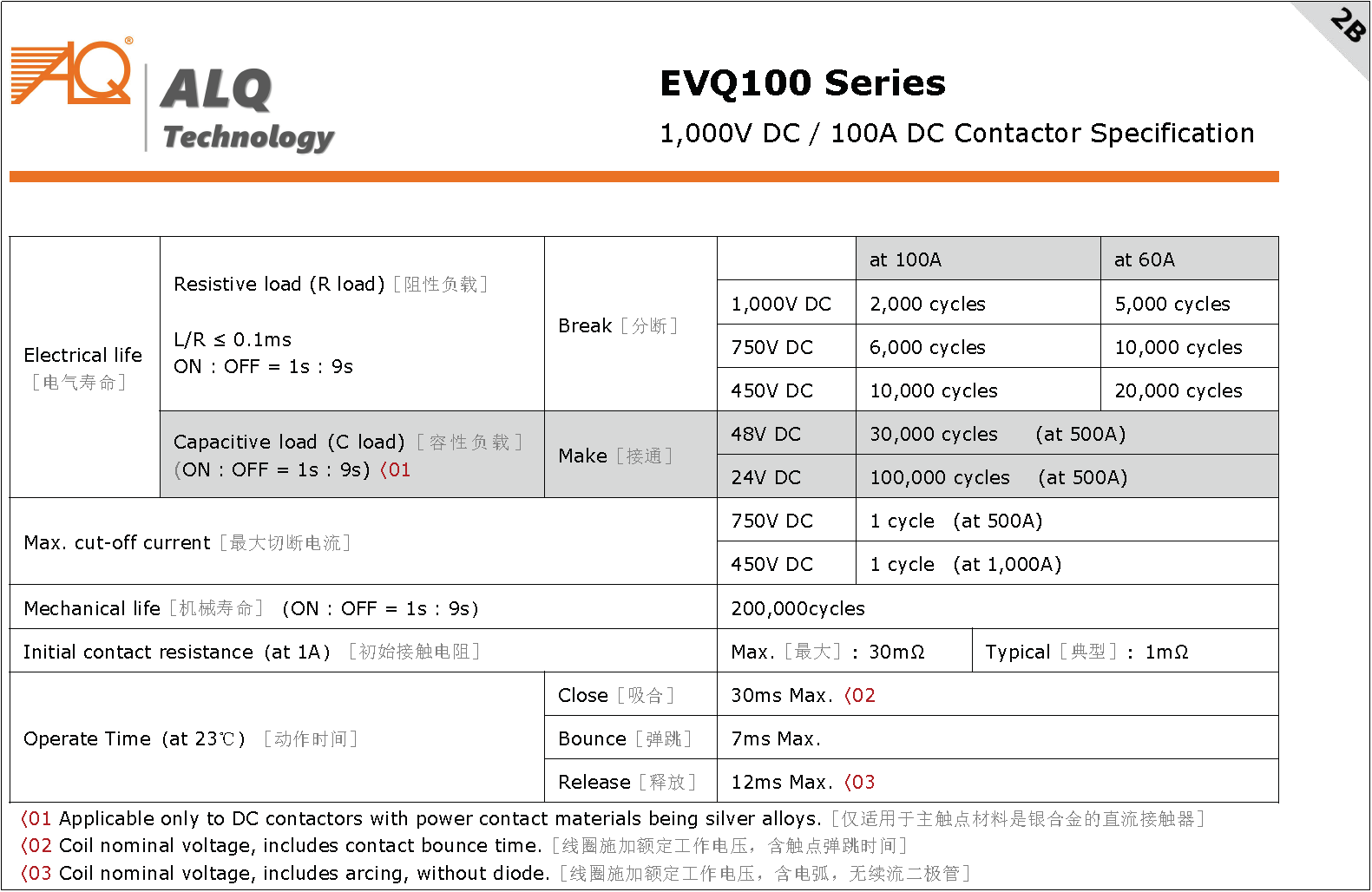

图（5）EVQ100产品说明书
高压直流接触器设计中如何实现较高时间常数的性能参数？
随着高压直流接触器的广泛应用，一些工况将需要更高的时间常数，这就需要新产品在设计时采取相关技术措施来提高这种性能。
根据时间常数的研究，它对产品有以下影响：
1、对灭弧的影响：当接触器分断电路时，电感器储存的能量会通过电弧释放出来。当T较大时，电流衰减慢，电弧能量高且持续时间长，增加了灭弧的难度。
2、对产品触点的影响：在高T电路中频繁操作容易加速触点磨损。
因此，在高T产品的设计中，可以考虑从以下几个方面进行加强：
1、采取磁吹、真空灭弧室或气体灭弧等更强的灭弧措施。
2、增大动、静触头的开距。
3、增大灭弧室空间。
4、将相关元件与主电路中的电路电感串联。
高压直流接触器的技术发展是随着应用行业和设备的发展而迭代的。高压直流设备不仅有阻性负载，还有感性、容性和混合负载。针对相应的工业条件，需要特殊型号的高压直流接触器来匹配高压直流设备，以便更长期、可靠地工作。
